Digitális Rendszerek 2.

Gyakorlati feladat dokumentációja

Készítették:

Juhász Gábor G-4S7I

Kocsmáros Péter G-4S7I

Decimális Számláló tervezése Xilinx Spartan egységre

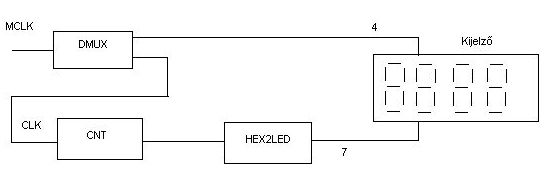

Blokkdiagram

Az áramköri rajz

A hozzá tartozó vhf állomány: rajz.vhf

Bemenetek

Clk: órajel

REST: reset

Kimenetek

hexout: kijelző szegmensvezérlése

AN1, AN2, AN3, AN4: engedélyezés

Az órajel előállítása

Az órajel leosztására a c32 egység 24. bit-jét használjuk (a 24. bit váltakozását adjuk tovább órajelként).

c32 vhdl program: c32.vhd

Engedélyező jelek előállítása

D2_4E demultiplexer segítségével előállítjuk az AN1, AN2, AN3, AN4 engedélyező jeleket.

Számláló

Számláló, amely a bejövő órajel váltakozása alapján a 4 helyiérték bináris kódját állítja elő.

A hozzá tartozó vhf állomány: cd16.vhf

Multiplexer

Saját tervezésű multipexer, amely az engedélyező jeleknek megfelelően, az adott helyiérték bináris kódját teszi a kimenetre.

A hozzá tartozó vhf állomány: mux16to4.vhf

Hex2led

A hozzá tartozó vhd állomány: HEX2LED.vhd

Portkiosztás: xy.ucf

A projekt zip-el tömörítve: decimalis.zip
