Minta feladat 1

A dokumentumok formátumára vonatkozó általános előírások betartása kötelező.Ez a dokumentum minta kevésbé formális, mint az előzőek, mert ebben a munkafázisban a feladat jellege és a csoportok munkamódszere már jelentősen befolyásolja a célszerű dokumentum formát.

1.Bevezetés

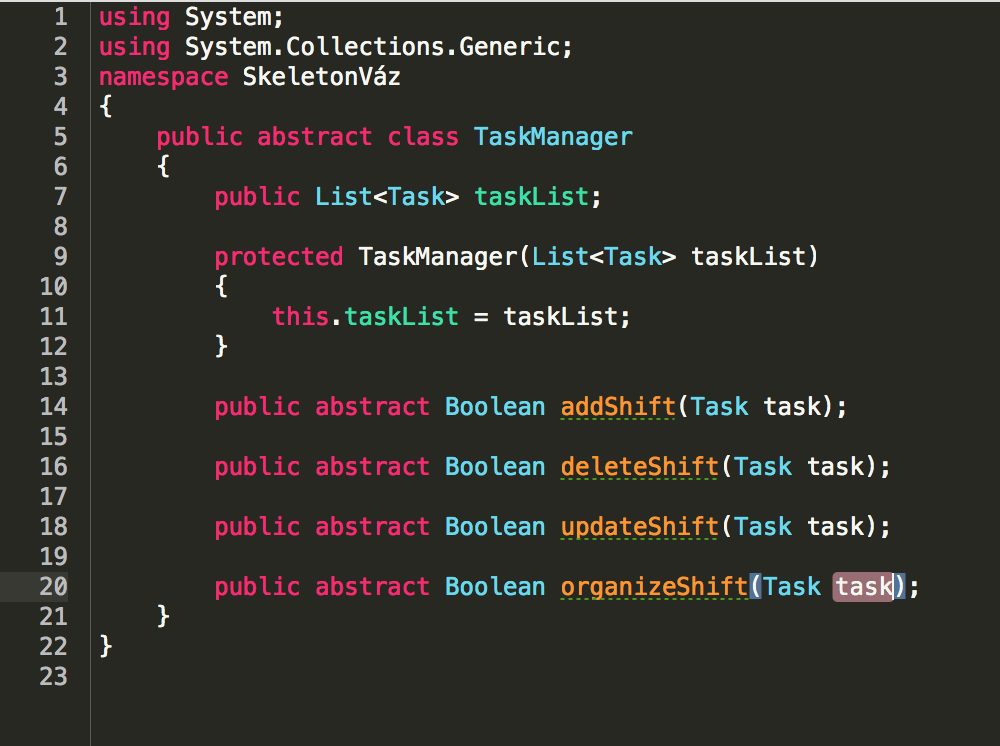

A szoftver fejlesztői a rendszer tervezése során arra törekedtek, hogy a forráskód jól áttekinthető legyen,az osztályok és a köztük lévő kapcsolatok minél hatékonyabban és egyszerűbben legyenek kialakítva a könnyebb átláthatóság érdekében. Az egész projektre ez a szemlélet a jellemző. Lehetőségeinkhez mérten a lehető leghatékonyabb és legegyszerűbb megoldásokra törekszünk. Így téve lehetővé a későbbi továbbfejlesztést, vagy az esetleges tanulmányozást a hasonló területen dolgozók számára.

2.Felhasználói felület

Programunkban igyekszünk törekedni az egyszerűségre és az átláthatóságra, így minden ezt a célt szolgálja. Belépést (vagy aktivációt) követően a felhasználó hat logikus menüponttal találja szembe magát melyekkel könnyedén kezelheti a szoftver funkcióit. Egyenlőre asztali gépeknél ezen implementációt csak Windows operációs rendszerekre jelentetjük meg, ám a későbbiekben igényeknek megfelelően áttérünk más platformokra is. Telefonon elsősorban Androidra és IOS-re fejlesztünk. A Windows phoneokra való fejlesztéssel talán a későbbiekben foglalkozunk, de nem valószínű.

2.1. Bejelentkezési felület

A WorkNet az első indulásnál megjelenít egy párbeszédpanelt, mellyel felajánlja az új belépő fiók regisztrálását vagy a belépést. Amennyiben új fiók regisztrálása a cél, akkor ki kell tölteni a csillaggal jelölt mezőket a cég által kívánt adatokkal. Mindegyik adat kitöltése kötelező! A regisztrációhoz aktív internet kapcsolat szükséges.Amennyiben a felhasználó már rendelkezik fiókkal, akkor a párbeszédpanel jobb oldalán "Bejelentkezés" gombra kattintva bejelentkezhet abba. Ezt a procedúrát a program életében elég egyszer végigcsinálni, a program elmenti ezeket az adatokat. Esetleges felhasználó váltásra a későbbiekben természetesen van lehetőség a Főmenüben, mely a belépés után megjelenik. Későbbiekben természetesen fenntartjuk azt a lehetőséget hogy változni/fejlődni fog a design.

2.2. Főmenü felület

A következő képen a már belépett felhasználó jelenik meg bal oldali menüsorban a különböző műveletek,jobb klikk megnyomása után pedig a különböző műveletek amiket hívás közben tehetünk. A program funkcióit elérni a mindig szem előtt lévő Főmenüből tudjuk. Belépést követően ezzel a felülettel találja szembe magát a felhasználó, majd a kiválasztott funkció indulása után sem tűnik el, gyorsítván a kezelhetőséget. A Főmenüből elérhető funkciók: Kontaktok, Chat, Közelgő események, Saját adatok, Beállítások. A háttérben megjelenik a naptár, amin láthatjuk is napra és órára levezetve a fontos eseményeket, valamint újakat adhatunk meg, szabadságot vagy táppénzt jelezhetünk a főnök számára.

2.2. Kontaktok felület

A Contacts fülön láthatóak a WorkNetben nyilvántartott más felhasználók, alkalmazottak, a főnök pedig további adataikat láthatja, mint pl. szabadságok, havi teljesítmény. Láthatóak a dolgozók adatai, mint pl. email cím, telefonszám, egy kép a dolgozóról.

2.3. Bejelentkezési felület

A chat fül alatt találjuk a már megkezdett beszélgetéseket, valamint újakat indítatunk a nyilvántartott dolgozókkal. A beszélgetéshez internetkapcsolatra van szükség. Ha épp valamilyen oknál fogva nincs, akkor az elküldött üzenetet menti a rendszer, és amint a kapcsolat helyreáll, azt elküldi. A későbbiekbe. ide egy gyors munkahelyi emailező rendszert is tervezünk fejleszteni.

2.4. Események felület

Események menüpont alatt a közelgő és eddigi fontos meetingeket vagy különböző eseményeket tekinthatjük meg.

A contacts Fülön láthatóak a worknetbe belépett más felhasználók akikkel felvehetjük a kapcsolatot. A chat fül alatt találjuk a már megkezdett beszélgetéseket. Recents menüpont alatt a beérkezett üzenetek amket még nem olvastunk el.

3.Adatmodellek

3.1Adatbázis kiválasztása.

Programunk működéséhez adatbázisra is szükségünk van, amit kezelni és karbantartani kell. Ebben lesznek letárolva a felhasználó regisztrációs adatai, illetve a szoftverben felvitt adatai. A logikai kapcsolat a vállalat adatbázisaival és az alkalmazottak tevékenységéből fakad, és folyamatos szinkronizáció történik ezek között.Az adatbázis során figyelembe kellet vennünk hogy a Worknet különböző IOS és Android operációs rendszereken is hibamentesen gyorsan kell működnie tehát nem használhattunk nagy memória és számításigényű adatbázisokat mint például a MySQL. Választásunk így az SQLlite mellé esett hiszen ez az egyik legkisebb rendszerigényű adatbázis. A kapcsolódást egy beépített Plug-In segítségével fogjuk elvégezni.

3.2 Szemantikai adatmodell (ER modell)

3.3 Relációs modell

Felhasználó egyed tulajdonságai:

Ez a táblázat tartalmazza a szoftverben regisztrált felhasználók adatait.
Felhasznalo_ID: Mivel két dolgozó neve megegyezhet, így szükség van minden felhasználó számára egy egyedi azonosítóra melyet a rendszer generál nekik.
muszak_ID: Idegen kulcs, ez mutatja a dolgozó eddigi és felvitt (későbbre vonatkozó) műszakjait. A szoftver ez alapján tudja majd kiszámolni a felhasználónak a havi bérével kapcsolatos adatokat.
Meeting_ID: Idegen kulcs, ez mutatja a meetingeket amin a felhasználó már részt vett, vagy a jövőben részt kell vennie.
Többi adatelem: Egyértelmű adatelemek, a felhasználónak kötelezően megadandó személyes adatai. Itt a pontos elemeket a cég határozhatja meg, ezek az alap szoftver elemei.

Felhasználó admin egyed tulajdonságai:

Ez a táblázat tartalmazza a szoftverben regisztrált felhasználók adatait.
admin: Mivel két dolgozó neve megegyezhet, így szükség van minden felhasználó számára egy egyedi azonosítóra melyet a rendszer generál nekik.
felhasznaló_ID: Idegen kulcs, ez mutatja a dolgozó eddigi és felvitt (későbbre vonatkozó) műszakjait. A szoftver ez alapján tudja majd kiszámolni a felhasználónak a havi bérével kapcsolatos adatokat.

Meeting egyed tulajdonságai:

Ez a táblázat tartalmazza a felhasználónak/felhasználó által naptárba tűzött meetingeket. Az azonosítót a vállalat adatbázisából szinkronizálja a szoftver, valamint a részvevőket is automatikusan csoportozás alapján meghívhatja, vagy a főnök is megteheti ezt menuálisan.
meeting_ID: A meeting egyedi azonosítója, melyet minden alkalommal a szoftver generál automatikusan és egyedileg.
meeting időpontja: Ezt a meetinget létrehozó felhasználó adja meg, kötött formja van, tehát nem tud valótlan számokat megadni.
Többi adatelem: Egyértelmű a termék regisztrálása közben felvitt adat.

Műszak egyed tulajdonságai:

Ez a táblázat tartalmazza a vállalat saját termék adatbázisát, tehát minden termék hivatkozás ide mutat.
muszak_ID: A termék egyedi azonosítója, melyet mikor a vállalat felállítja az adatbázisát generál automatikusan és egyedileg a szoftver. A szinkronizációknak köszönhetően egy terméknek egy ilyen azonosítója van minden egyes egyedben (Az adott termékre minden esetben ezen keresztül történik a hivatkozás.)
muszaktipusa: Ez voltaképpen az előfizető vállalat azonosítója, melyet a Worknet ad meg egyedileg a vállalat számára.
muszakideje: A részvevőket is a meeting létrehozója adja meg, választhat különböző csoportok közül (pl. egy bizonyos részleg), vagy összes dolgozónak

Feladat egyed tulajdonságai:

Ez a táblázat tartalmazza a vállalatnál lévő elvégzendő és már elvégzett feladatok adatait, de megjeleníti azokat is, ami még senkire nem lett ráírva. Egy feladatot bárki létrehozhat az alap rendszerben, de ha egy vállalat aki megvásárolta, dönthet úgy, hogy a dolgozók ne írhassanak ki maguknak feladatot, csak a főnök.
feladat _ID: A szoftver által automatikusan generált azonosító. A feladat létrehozásánál jön létre, hiszen két feladat neve megegyezhet, így viszont megkülönböztethetőek. Ez az azonosító egy folyamatosan növekedő számsor, így amelyik kisebb szám, az a régebbi feladat.
Feladat neve: Egyértelmű adat. A feladatot elnevezheti aki létrehozza (akár a főnök, akár az alkalmazott).
Prioritás: Ez az adat rangsorolja a dolgozóknál a feladatokat. Három szintje van, kevésbé fontos, fontos, nagyon fontos. Ha egy dolgozónak több nagyon fontos feladata van, akkor azt helyezi előbbre amelyiket hamarabb hoztak létre. Ezt a rendszer a feladat_ID alapján ismeri fel.

Feladat felelősök egyed tulajdonságai:

Ez a táblázat tartalmazza a feladat felelősöket, ők figyelik, hogy minden rendben halad-e az elvégzendő és már elvégzett munkáknál. A vállalat erre kinevezheti a főnököket, akinek amúgyis egyik feladata ez, de külön ember is beállítható erre a posztra.
feladat _ID: Idegen kulcs, a feladat azonosítója, ami alapján visszakeresheti a rendszerben a feladat részleteit a felelős.
Felelősök: Az az egy vagy több ember, aki átnézi az aktuális és már elvégzett feladatokat.

Elvégez egyed tulajdonságai:

Ez a táblázat tartalmazza a jelenlegi, és az eddig elvégzett munkákat. A főnök és a dolgozók is szemmel tarthatják ezeket.
felhasználó_ID: Azt mutatja melyik dolgozók dolgoztak/dolgoznak a feladaton
feladat_ID: A feladat pontos megnevezése.

Adatmodell magyarázata és rövid összegzés:

A jelenlegi adatmodellünk egyelőre csak egy elképzelés, nem a végleges, „tökéletes” verzió. A megfelelő végeredmény érdekében mind a felhasználók, mind a vállalatok és az összes szolgáltatásunk adatát valamint az ezekkel felmerülő problémákat is külön adathalmazokban tároljuk. A tényleges működéshez, mint például egy műszak vagy táppénz bejegyzéséhez származtatott táblázatokra van szükség, esetleg felhasználónként egy egy külön táblával, mely tartalmazza az összes szükséges adatot. Ez csak egy példa a sok kimaradt elem közül, de sajnos jelenleg nincs lehetőségünk végigvinni a teljes hálózat felépítését. A kapcsolatok a modellben legtöbbször egy-több alakúak, és közöttük több idegen kulcsos kapcsolatot kell létesíteni (az egyediségre figyelve). A szétbontásnak és a kulcsos összeköttetésnek köszönhetően gyors és egyszerű a kimutatás és lekérdezés képzés (ezek előre megírt szegmensben tárolva lesznek, a rendszer könnyebben kezelhetőségének érdekében). Természetesen azokra vállalatokra szabunk különleges igény szerint új funkciókat is, akik megvásárolták a szoftvert.
